預制一體化泵站使用說明書，山東夢之潔水處理設備有限公司

一、產品簡介

泵站控制柜是基于預制一體化泵站推出的控制系統，有現場就地控制和遠程控制，備用自動控制三種控制方式同步控制?？蓪?shí)現自動化排空污水。手機電腦雙遠程同步查看狀態并控制所有電氣設備。設備無故障自動運行。有故障自動切換，報警.無需人員值守的功能。

二、配電柜接線安裝

預制一體化泵站

⑴必須詳細閱讀使用說明書，避免使用不當而損壞機器，仔細檢查該機器選型是否正確，實際使用條件是否與規定的使用條件一致。

⑵檢查安裝點的最低水位是否滿足設備的安裝要求。

⑶應由一名合格電工，用0--500V兆歐表，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于5兆歐。

⑷檢查電壓一定要在配電箱額定電壓+5%的范圍內，如果電源距離較遠時，考慮線損、電纜的截面積應加大，接頭應盡可能少，且接頭處作密封處理，以防漏水。

⑸該泵站配有專用動力配電箱，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新逐處緊固一次；有關電氣技術問題特別是保護裝置的電氣技術問題，請務必與本公司電控柜專業組聯系。

⑹檢查所有機器旋轉方向。在機器初次安裝啟動前或每次重新安裝后都應檢查旋轉方向。檢查方法是：瞬間啟動機器，觀察轉鼓、旋轉刀片的旋轉方向是否與說明書上一致。如果旋轉方向不一致，只需交換三相中任意兩相線的位置。

安裝：必須在平坦的基座上安裝。周?chē)鸁o(wú)高溫，粉塵，水汽，化學氣體等不利條件。

警告液位傳感器黑色線纜不能剪斷，剪斷后就會(huì )壞掉不能使用，傳感器出線頭部有氣管，必須通氣。不能用膠帶纏住，否則無法使用。

浮球接線接紅色和黑色線

藍色包起來不用

接線：水泵以及其他電攬必須保證剝線完整，不壓線攬包皮，壓緊壓實。必須按照黃色注釋接線。

調節保護器參數：嚴格按照電機銘牌標定電流參數調節保護器保護電流。

注意液位傳感器不銹鋼傳感器頭必須放在水中，距離泵站通體最底部20厘米，不能放入污泥中，長時間使用，一個月清洗一次泥沙。泥沙堵住后傳感器濕簾浮球開關接棕色和黑色線無正負之分浮球必修安裝在泵站報警液位上方，即最高水位處。

浮球必須安裝在plc報警水位上面不遠處。如果plc失靈導致水位高于上限報警

液位，浮球飄起。浮球會(huì )自動打開兩臺污水泵排水。并拉響警報。

注意電控柜24v+接液位傳感器OUT+紅色線

Ai0-接液位傳感器OUT-藍色線

溫馨提示：

設備電柜有漏電保護器，如果漏電會(huì )自動保護跳閘。必須保證設備和電纜不漏電才能正常使用。

設備第一次上電使用前，必須調整電柜保護器電流，否則無法使用。必須嚴格按照設備電機上的標牌和轉向箭頭調整電柜內保護器保護電流和電機的旋轉方法，嚴禁大電流使用電機。嚴禁電機反轉使用。

設備第一次開機因為電柜有斷相相序和三相不平衡電源保護器XJ3-G。上電相序錯誤時保護器亮紅燈，電柜箱門的斷相相序偏相報警器會(huì )報警，報警觸發后，電柜無法使用,這時需要調整進電三相電源，任意兩根電源調換，直至相序正確。相序正確通電后XJ3-G保護器會(huì )在一秒后亮綠燈，這時不再報警，電柜才可以使用。

接以上確定無誤后，給電柜送電開始使用

三、配電柜使用方法

一體化預制泵站

設備開機：設備開機后PLC屏幕需要10秒鐘進入程序

第一次設備自檢開機稍慢些要10秒的時間。這是正?，F象

3-1現場就地控制

現場就地控制控制分為plc和手動按鈕兩種控制方法

按鍵旋鈕手動控制

三擋開關打到手動時，手動打開或關閉水泵。手動控制獨立在plc系統之外，可以越過plc直接啟動設備。

設備啟動成功綠色燈點亮。設備有故障自動報警，并停機。

Plc手動控制

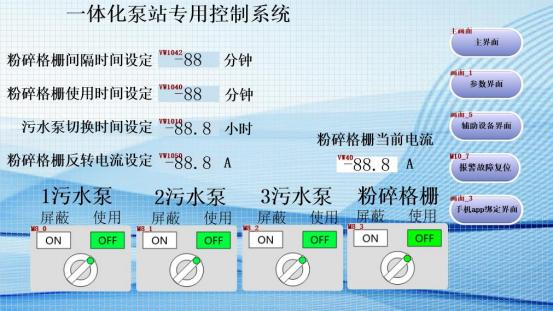

點擊PLC屏幕切換到手動控制。再選擇手動頁面可以用plc手動控制設備開關。設備啟動成功綠色燈點亮。設備有故障自動報警

3-2plc自動控制

預制一體化泵站

旋鈕調節至自動控制，plc會(huì )根據屏幕設定的數值自動運行。

污水泵會(huì )根據水泵切換時間選項設定的時間交替使用1.2或3水泵，根據液位自動啟動和停止水泵。

啟動順序，水位低于下限停止水位，停止所有水泵。

水位高于中液位啟動一臺水泵排水。直到水位下限停止排水（兩臺水泵根據污水泵切換時間交替使用，但同時只使用一臺抽水。故障時自動切換另一臺使用排水，故障報警時水泵不再根據時間互相切換。）

水位高于高液位開啟兩臺水泵同時使用排水，直到水位低于下限停止水位

停止兩臺水泵。

水位高于報警水位，報警輸出，警報拉響。需要人工排水

水泵低于最低報警液位，為防止水泵干轉燒毀水泵。PLC自動保護。水泵無法PLC自動打開。手動控制可以開啟。

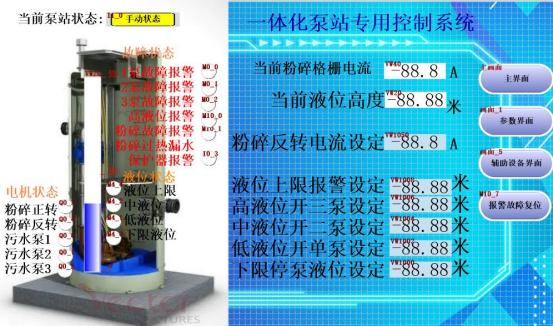

水泵出現故障后。停機并報警。設備自動切換至第二臺水泵運行。觸摸屏左上角會(huì )顯示故障水泵提示，這是需要人工現場處理處理完后按保護器或軟啟動器的復位按鍵進行復位。復位后不再報警。

帶有粉碎格柵的泵站粉碎格柵具有定時使用和堵轉自動反轉的功能。設定運行時間和停止時間后粉碎格柵會(huì )根據時間自動啟停。

設定反轉電流后格柵堵轉超電流后，會(huì )自動反轉吐出臟東西后繼續正轉粉碎。

啟動時間內電機堵轉時超過設定格柵電流上限后。自動反轉吐出堵轉雜物后，停止反轉，繼續正轉粉碎。連續堵轉三次后。設備不在反轉。停機并報警。這時需要人工處理。

粉碎格柵帶有過熱漏水保護器，出現故障后左上角顯示粉碎格柵故障，停機并報警。這時須人工解決故障后，按保護器保護器復位按鈕進行復位。復會(huì )后不在報警

帶有輔助設備的泵站，

輔助設備不需要長時間運行所以程序自動時不會(huì )運行，需要手動打開屏幕上的按鈕和關閉設備

3-3手機電腦遠程控制

預制一體化泵站

本電控帶有手機電腦雙遠程實時監控。在設備聯網狀態下。設備狀態實時更新同步。

手機登錄云APP，進入【設備】界面，點擊主界面左上角的掃一掃按鈕，掃描二維碼，聯系生產添加遠程控制賬號。

遠程控制

手機進入APP，進入設備；點擊【直接訪問】，即可訪問

電腦端，請到官網下載電腦端app輸入設備碼綁定即可使用。

四、故障查詢以及處理

觸摸屏左上角會(huì )顯示當前什么設備故障。并拉響警報。斷電后檢查設備。設備修好后按控制柜保護器復位鍵有軟啟動器的按軟起動的紅色按鈕進行復位。

5備用系統浮球控制

預制一體化泵站

Plc電柜中plc失靈時自動使用的物理浮球控制系統。不受plc控制。

浮球必須安裝在plc報警水位上面不遠處。如果plc失靈導致水位高于上限報警液位，浮球飄起。浮球會(huì )自動打開兩臺污水泵排水。并拉響警報。出現此情況須人工現場處理。

更多關于預制一體化泵站的相關資料，可關注公司網站（www.wfmzjscl.com）！
